Habang ang mga modernong mekanikal na kagamitan ay patuloy na umuunlad patungo sa mataas na katumpakan, mataas na pag -load at kumplikadong paggalaw, ang pagganap ng mga bearings ng pagpatay, bilang mga pangunahing sangkap para sa pagkamit ng pag -ikot at pagpoposisyon, direktang nakakaapekto sa pagiging maaasahan at kahusayan ng buong kagamitan. Lalo na sa larangan ng mga pang-industriya na robot, henerasyon ng lakas ng hangin, aerospace at mabibigat na makinarya, ang mas mataas na mga kinakailangan ay inilalagay sa kapasidad ng pagkarga ng mga bearings ng pagpatay.
Bilang isang advanced na uri ng napatay na tindig, Tumawid ng roller na pumatay ng singsing na panloob na gear Nakamit ang mahusay na kapasidad ng pag-load at mataas na katigasan na may natatanging disenyo ng istruktura, na nagiging ginustong solusyon para sa modernong makinarya na may mataas na pagganap. Ang artikulong ito ay malalim na pag-aralan ang mga pakinabang ng istraktura na ito sa mga tuntunin ng kapasidad ng pag-load, na inilalantad ang mga prinsipyo ng teknikal at aktwal na pagganap.
1. Ang prinsipyo ng pagtatrabaho at istruktura ng istruktura ng crossed roller istraktura
1.1 Ano ang crossed roller?

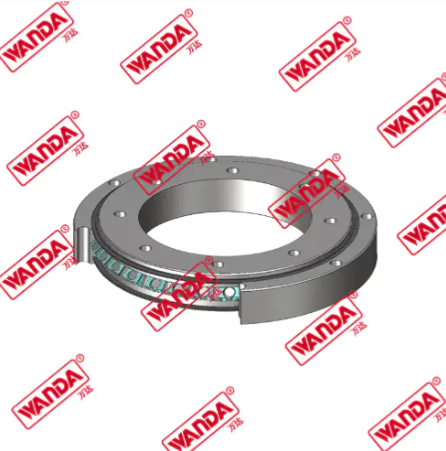

Ang crossed roller ay isang espesyal na nakaayos na istraktura ng roller, na nangangahulugang ang mga roller ay nakaayos sa isang paraan ng krus sa raceway ng napatay na tindig, iyon ay, ang mga katabing roller ay nakaayos nang patayo sa bawat isa. Ang layout na ito ay nagbibigay -daan sa mga roller na makatiis ng radial, axial at overturning pwersa sa isang eroplano nang sabay.
Ang mga tradisyunal na roller bearings ay karaniwang nakaayos sa isang solong direksyon, at ang puwersa ay pangunahing puro sa isang solong direksyon, na ginagawang mahirap na pantay na ipamahagi ang pagkarga. Ang istraktura ng cross roller ay nakamit ang multi-directional na pagpapakalat ng lakas sa pamamagitan ng pag-alternate ng direksyon ng mga roller, sa gayon ay mapapabuti ang balanse ng pag-load at pangkalahatang higpit.
1.2 Pag -load ng pagbabago na dinala ng pag -aayos ng krus
Ang pangunahing bentahe ng pag -aayos ng krus ay:
Multi-directional na kapasidad ng puwersa: Ang bawat roller ay maaaring makatiis ng mga vertical na naglo-load, upang ang pagtaas ng tindig ay may pinagsamang kapasidad ng pag-load ng mga radial load at axial load.
Pinalakas na puwersa ng ibabaw: Kung ikukumpara sa tradisyonal na mga bearings ng roller, ang pag -aayos ng krus ay nagdaragdag ng lugar ng contact at nagpapabuti sa pagkakapareho ng pamamahagi ng pag -load.
Pinahusay na katigasan: Dahil ang mga roller ay patayo sa bawat isa, ang kakayahan ng istraktura na pigilan ang pagpapapangit ay lubos na napabuti, binabawasan ang runout at panginginig ng boses sa panahon ng operasyon.
Ang disenyo na ito ay nagbibigay -daan sa crossed roller na istraktura na magkaroon ng isang mas mataas na kapasidad ng pag -load at mas mahusay na dynamic na pagganap sa ilalim ng parehong mga kondisyon ng laki.
1.3 Koordinasyon ng katumpakan ng panloob na istraktura ng ngipin

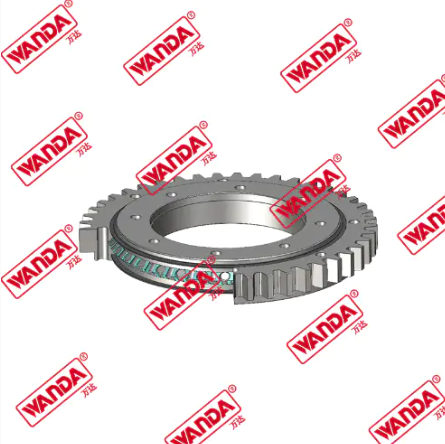

Ang panloob na uri ng pagtulog ng ngipin ay nagsasama ng istraktura ng gear sa panloob na singsing, na isinasaalang -alang ang parehong mga pag -andar ng paghahatid at suporta. Ang panloob na ngipin ay nakikipagtulungan sa aparato ng drive upang mapagtanto ang paghahatid ng rotary power, at ang trabaho sa ibabaw ng ngipin at pagsuporta sa roller ay magkakasabay upang mapahusay ang katatagan ng pangkalahatang istraktura.
Ang disenyo ng panloob na istraktura ng ngipin ay binibigyang diin:
Ang katumpakan ng gear ay tumutugma sa pag -aayos ng roller upang matiyak ang katatagan at kahusayan ng proseso ng paghahatid.
Ang lakas ng ngipin sa ibabaw at ang kapasidad ng pagdadala ng roller load ay pinabuting synergistically upang mapabuti ang epekto ng paglaban at pagsusuot ng paglaban ng system.
Ang panloob na uri ng pagtulog ng ngipin ay nagpapasimple sa mekanikal na sistema, binabawasan ang kadena ng paghahatid, at nagpapabuti sa pangkalahatang pagiging maaasahan.
2. Ang pangunahing mekanismo para sa pagpapabuti ng kapasidad ng pag -load
2.1 Ang prinsipyo ng pagpapakalat ng puwersa ng crossed roller
Ang pinakamalaking bentahe ng crossed roller na istraktura ay ang three-dimensional na pagpapakalat ng roller force:
Radial load: Ibinahagi ng roller ang pag -load ng patayo sa direksyon ng axis ng pag -ikot, na sumusuporta sa bigat at panlabas na presyon ng kagamitan.
Axial load: Ang pag-load sa direksyon na patayo sa axis ay epektibong nadadala ng mga roller na naka-cross upang matiyak ang katatagan ng kagamitan sa pasulong at paatras na pagtulak at hilahin.
Overturning Moment: Dahil ang mga direksyon ng roller ay tumatawid sa bawat isa, maaari itong pigilan ang labis na lakas sa kagamitan at maiwasan ang pagpapapangit ng pagpapapangit o maagang pagkabigo.
Ang pamamahagi ng multi-directional na ito ay ginagawang makabuluhang mapabuti ng crossed roller na nagdadala ng kapasidad ng pag-load nito kumpara sa tradisyonal na solong-direksyon na istruktura ng roller, habang tinitiyak ang istruktura ng istruktura.
2.2 disenyo ng mataas na contact ratio
Ang ratio ng contact ay tumutukoy sa bilang at lugar ng pakikipag-ugnay sa pagitan ng roller at ng raceway, na direktang nakakaapekto sa kapasidad ng pag-load at katatagan ng paghahatid. Ang crossed roller istraktura ay nagdaragdag ng contact ratio ng roller at ang raceway sa pamamagitan ng pag -aayos ng cross:
Higit pang mga punto ng contact ang nagbabahagi ng pag-load at bawasan ang konsentrasyon ng stress ng single-point.
Ang pagtaas ng lugar ng contact ay binabawasan ang presyon sa bawat yunit ng lugar at nagpapabuti ng paglaban sa pagsusuot.
Pagbutihin ang katatagan ng paghahatid at bawasan ang epekto ng pag -load ng mga gears at roller.
Ang disenyo ay na -optimize ang haba ng roller at raceway na hugis upang makamit ang pinakamahusay na anggulo ng contact at balanseng pamamahagi ng pag -load.
2.3 Pagganap ng istruktura ng istruktura sa ilalim ng suporta ng multi-point
Ang suporta ng multi-point ay hindi lamang nagpapabuti sa kapasidad ng pag-load, ngunit lubos din na nagpapabuti sa katigasan ng suporta. Ang mga pakinabang na dinala ng pagtaas ng katigasan ay kasama ang:
Bawasan ang mekanikal na pagpapapangit at matiyak ang pagpoposisyon ng kawastuhan sa panahon ng operasyon ng kagamitan.
Bawasan ang panginginig ng boses at epekto at palawakin ang buhay ng mekanikal.
Dagdagan ang dinamikong bilis ng pagtugon upang matugunan ang mga kinakailangan ng modernong pang -industriya na automation para sa mabilis at tumpak na paggalaw.
Ang magkasanib na pagpapabuti ng rigidity at kapasidad ng pag-load ay isang mahalagang dahilan kung bakit ang cross roller na istraktura ay naging unang pagpipilian sa larangan ng high-end na makinarya.
3. Aktwal na Pagganap at Paghahambing na Pagsusuri
3.1 Paghahambing ng pag-load-bearing na may istraktura ng three-row roller
Ang tradisyunal na three-row roller na pumatay ng tindig ay may ilang mga pakinabang sa kapasidad ng pag-load, ngunit mayroon itong mga limitasyon kumpara sa istruktura ng cross roller:
Ang direksyon ng puwersa ay nag -iisa, na nagreresulta sa mahina na kapasidad ng pagdadala ng axial load.
Ang lugar ng contact ay limitado, malaki ang presyon ng yunit, at apektado ang buhay ng serbisyo.
Malaki ang dami ng istraktura at ang rate ng paggamit ng puwang ay hindi mataas.
Ang crossed roller na istraktura ay epektibong nakakalat ang pag -load sa pamamagitan ng pag -aayos ng cross, nagpapabuti sa limitasyon ng pag -load, at nakamit ang isang mas maliit na dami na may higit na lakas.
3.2 Pagpapanatili ng mataas na pagganap ng pagdadala ng pag-load sa isang compact na istraktura
Ang pang -industriya na kagamitan ay lalong naghahabol ng compact na disenyo. Ang crossed roller internal gear na pumatay ng tindig ay nakakatugon sa kalakaran na ito kasama ang mataas na density ng pag -load nito:
Compact na istraktura, pag -save ng puwang sa pag -install.
Ang kapasidad ng pag-load ay hindi nabawasan, at ang maliit na dami at mataas na lakas ay nakamit.
Ang panloob na paghahatid ng gear ay pinapadali ang sistema ng paghahatid ng kagamitan at nagpapabuti sa pagsasama.
Ang mataas na tampok na pag-load at high space na tampok na ito ay lubos na mapagkumpitensya sa mga patlang ng mga kasukasuan ng robot, mga tool sa katumpakan ng makina, kagamitan sa medikal, atbp.
3.3 Pagpapabuti ng Synergistic sa pagitan ng mahabang buhay at katatagan
Ang pagpapabuti ng kapasidad na nagdadala ng pag-load ay hindi lamang makikita sa agarang kapasidad ng pagdadala, ngunit mas mahalaga, pinalawak nito ang buhay ng pagtatrabaho ng napatay na tindig:
I -optimize ang disenyo ng landas ng pag -ikot upang mabawasan ang lokal na konsentrasyon ng stress at mabawasan ang panganib sa pagkapagod.
Ang proseso ng pagmamanupaktura ng high-precision ay nagsisiguro ng makinis na meshing sa pagitan ng mga roller at raceways at binabawasan ang pagsusuot.
Ang makatuwirang pagpapadulas at pagbubuklod ay matiyak ang pangmatagalang matatag na operasyon.
Ang pagsasama-sama ng mga kadahilanan sa itaas, ang crossed roller internal gear na pumatay ng tindig ay maaaring mapanatili ang pangmatagalang matatag na operasyon sa ilalim ng mataas na naglo-load, binabawasan ang dalas ng pagpapanatili at mga gastos sa downtime.
4. Ang potensyal sa hinaharap sa ebolusyon ng teknolohikal
4.1 Ang pagpapalakas ng materyal na teknolohiya sa limitasyon ng pag -load
Ang application ng mga bagong materyales ay ginagawang posible upang mapagbuti ang kapasidad ng pag-load:
Ang mataas na lakas na haluang metal na bakal ay nagpapabuti sa paglaban ng pagsusuot at paglaban ng pagkapagod ng mga gears at roller.
Ang mga ceramic roller ay nagbabawas ng paglaban sa paglaban, pagbutihin ang katigasan at buhay.
Ang mga advanced na teknolohiya sa paggamot sa ibabaw, tulad ng patong at paggamot ng init, ay nagpapaganda ng paglaban sa kaagnasan at paglaban sa pagsusuot.
Ang pag -unlad ng materyal na teknolohiya ay nagbibigay -daan sa mga crossed roller na pumatay ng mga bearings upang mapanatili ang mahusay na pagganap sa mas matinding mga kapaligiran.
4.2 Pagsasama ng Intelligent Monitoring at Load Prediction Systems
Sa pagsulong ng Industriya 4.0, ang Intelligent Sensing Technology at AI algorithm ay nagbabago ng mga pamamaraan ng pagpapanatili ng mga tradisyunal na sangkap na mekanikal:
Ang mga built-in na sensor ay sinusubaybayan ang pag-load, temperatura at panginginig ng boses upang maunawaan ang katayuan ng operating sa real time.
Pagtatasa ng data at mahuhulaan na pagpapanatili upang maiwasan ang labis na karga at pagkabigo.
Dinamikong ayusin ang pamamahagi ng pag -load, i -optimize ang katayuan ng pag -load at palawakin ang buhay ng serbisyo.
Ang matalinong teknolohiya ay gagawing mas mahusay at maaasahan ang mga crossed roller bearings bearings.
4.3 Mga Pagbabago sa Struktural Para sa Mas Malaking Laki At Mas Kumplikadong Mga Paggalaw
Ang hinaharap na high-end na kagamitan ay mangangailangan ng mas malaking sukat at mas kumplikadong mga paggalaw para sa pagpatay ng mga bearings:
Modular na disenyo para sa madaling kumbinasyon at pagpapanatili.
Reconfigurable Rotation System upang umangkop sa maraming mga mode ng nagtatrabaho.
Pagsasama ng higit pang mga pag -andar, tulad ng pagpoposisyon, pagpepreno, atbp.
Ang mga makabagong ito ay higit na mapapalawak ang mga lugar ng aplikasyon ng crossed roller internal gear na pumatay ng mga bearings upang matugunan ang magkakaibang pang -industriya na pangangailangan.
Konklusyon
Ang crossed roller slewing singsing na panloob na gear, kasama ang natatanging istruktura ng cross roller at disenyo ng panloob na gear, makabuluhang nagpapabuti sa kapasidad ng pag-load at istruktura ng istruktura, na nakakatugon sa mahigpit na mga kinakailangan ng modernong makinarya para sa mataas na pagganap na mga bearings ng pagpatay. Mula sa pangunahing mekanismo ng pagdadala ng pag-load hanggang sa patuloy na pagsasama ng mga materyales at intelihenteng teknolohiya, ang mga teknikal na pakinabang nito ay patuloy na lumawak, na naging pangunahing suporta para sa maraming kagamitan sa mataas na katumpakan.
Sa hinaharap, sa pagsulong ng materyal na teknolohiya at intelihenteng pagmamanupaktura, ang crossed roller internal gear slewing bearings ay gagampanan ng isang mahalagang papel sa isang mas malawak na hanay ng mga larangan ng industriya at itaguyod ang mekanikal na pagganap sa isang bagong antas.
