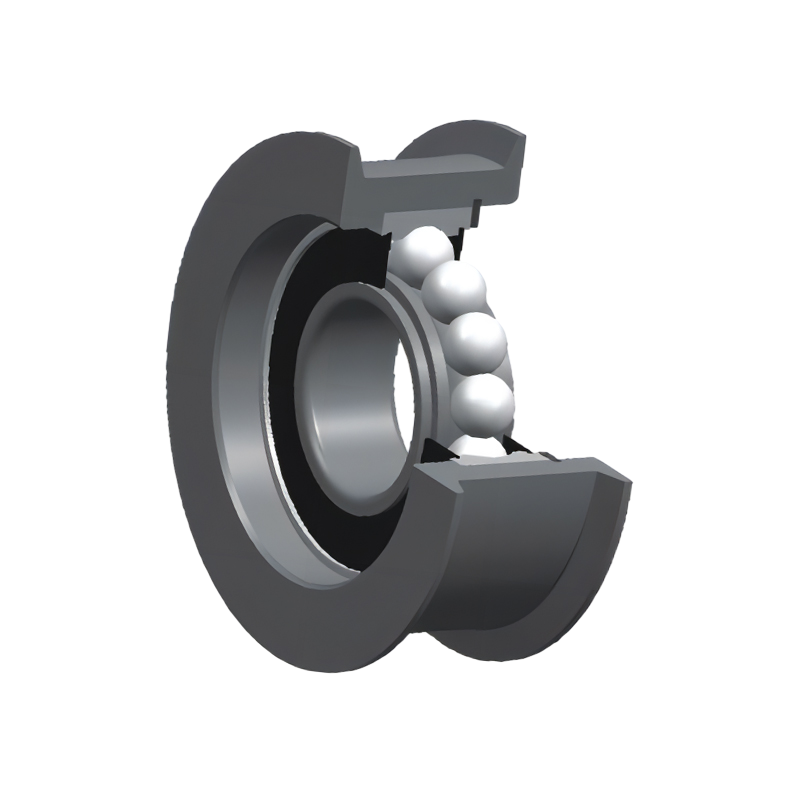

Ang MGxxA1-x single-row spherical straight column forklift mast roller ay isang pangunahing bahagi na ginagamit sa forklift at mast system , at ang mga tagubilin sa detalye nito ay nagbibigay ng detalyadong impormasyon sa laki, kapasidad ng pagkarga nito at iba pang mahahalagang katangian. Nasa ibaba ang isang paglalarawan ng mga pagtutukoy na ito:
Pangalan ng modelo:
Ang "MG" sa modelong MGxxA1-x ay kumakatawan sa prefix ng modelo ng seryeng ito at ginagamit upang tukuyin ang seryeng ito ng mga produktong roller.
Ang "xx" ay kumakatawan sa diameter (d) ng roller sa millimeters. Halimbawa, ang "20" sa MG20A1-1 ay nangangahulugan na ang diameter ng roller ay 20 mm.
Ang "A1-x" ay nagpapahiwatig ng partikular na modelo ng roller. Ang seksyong ito ay maaaring maglaman ng higit pang impormasyon tungkol sa scroll wheel, tulad ng iba't ibang mga pagkakaiba-iba ng disenyo o iba pang mga tampok.
Mga sukat:
Ang laki ng roller ay kinakatawan ng diameter (d), panlabas na diameter (D), lapad (C/B) at laki ng gap. Ang diameter ng roller ay tumutukoy sa straight-line na distansya sa gitna ng roller at sa pakikipag-ugnay sa magkabilang dulo. Karaniwang sinusukat ang diameter sa millimeters (mm). Ang panlabas na diameter ng isang roller ay ang straight-line na distansya sa buong panlabas na ibabaw ng roller. Ang panlabas na diameter ay karaniwang sinusukat din sa milimetro. Ang lapad ay tumutukoy sa kapal o lapad ng roller at karaniwang tinutukoy ng distansya sa pagitan ng panloob at panlabas na mga singsing. Sa ilang mga kaso, ang lapad ay maaari ding tumukoy sa lapad ng buong scroll wheel. Karaniwang sinusukat ang lapad sa milimetro. Sa isang partikular na modelo ng roller, ang laki ng clearance ay tumutukoy sa laki ng puwang sa pagitan ng panloob at panlabas na mga singsing na nagsisiguro ng wastong operasyon ng mga rolling component. Ang laki na ito ay karaniwang ibinibigay sa lapad na detalye
kapasidad ng pagkarga:
Ang kapasidad ng pagkarga ng MGxxA1-x single-row spherical straight column forklift mast roller ay isa sa pinakamahalagang teknikal na tagapagpahiwatig nito , na ginagamit upang matukoy ang pinakamataas na axial at radial load na kayang dalhin ng roller sa ilalim ng mga kondisyon ng pagtatrabaho. Ang mga kapasidad ng pagkarga na ito ay karaniwang ibinibigay sa anyo ng isang pangunahing dynamic na rating ng pagkarga (Cr) at isang pangunahing static na rating ng pagkarga (Cor) sa kilonewtons (kN). Ang pangunahing dynamic na rating ng pagkarga (Cr) ay tumutukoy sa radial load na kayang tiisin ng roller sa ilalim ng mga karaniwang kondisyon ng pagsubok. Ito ay kadalasang sinusubok sa matagal na rpm at may wastong pagpapadulas. Ang pangunahing static load rating (Cor) ay tumutukoy sa radial load na kayang tiisin ng isang roller sa isang nakatigil na estado. Karaniwan itong sinusubok nang walang paggalaw at static na pagkarga. Ang kapasidad ng pagkarga ng isang partikular na modelo ng MGxxA1-x roller ay maaaring mag-iba depende sa mga salik gaya ng laki, materyales, disenyo at proseso ng pagmamanupaktura nito.
reference number:
Ang bawat modelo ng roller ay may natatanging reference number na ginagamit upang makilala at makilala ang iba't ibang modelo ng mga roller. Ang mga numerong ito ay maaaring maglaman ng kumbinasyon ng mga titik at numero patungkol sa modelo, detalye o iba pang nauugnay na impormasyon.
Ang pagkuha ng MG25A1-1T bilang isang halimbawa, ang mga pagtutukoy nito ay 257017/17, na nangangahulugang ang diameter nito ay 25 mm, ang panlabas na diameter nito ay 70 mm, ang lapad nito ay 17 mm, at ang agwat sa pagitan ng panloob at panlabas na mga singsing ay 17 mm din. Ang pangunahing dynamic na rating ng pagkarga ay 17.22 kN, ang pangunahing static na rating ng pagkarga ay 11.39 kN, at ang reference number ay 80605KT.
Ang mga detalye para sa MGxxA1-x single-row spherical straight column forklift mast rollers ay nagbibigay sa mga user ng mga detalyeng kailangan nila upang piliin ang mga roller na angkop sa kanilang mga pangangailangan sa aplikasyon at matiyak na maaari silang gumana nang ligtas at epektibo sa forklift at mast. sa sistema.
